LUCAS NOGUEIRA

O edifício em questão apresenta uso misto: comercial no térreo e residencial nos demais andares. O formato e implantação buscam estabelecer uma relação com o entorno, através da praça central e do corte/aterro realizados para que a edificação esteja sempre no mesmo nível. Os blocos base de habitação foram organizados de maneira que os shafts ficassem alinhados nos pavimentos residenciais, através da aplicação de uma faixa hidráulica nos apartamentos, definindo apenas a setorização do espaço de cozinha e banheiro, de maneira que a proporcionar uma indefinição funcional do espaço, e não somente um uso atual. Os módulos espaciais não necessariamente precisam corresponder ao módulo construtivo. Os apartamentos podem ser ampliados em 1,5m x 6m, possibilitando a o uso de varandas ou somente a ampliação do apartamento.

Implantação | Esc 1:200

Modulação, considerando amarelo como circulação vertical.

Tracejados correspondem à ampliação de 1,5m x 6m

Diagrama volumétrico

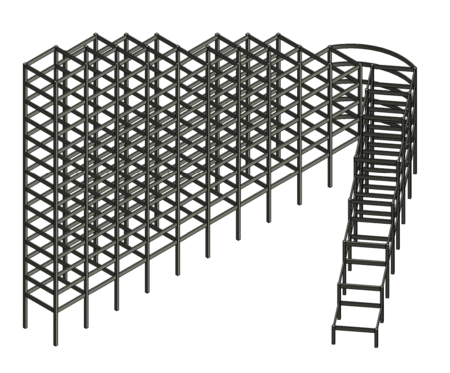

Estrutura | Esc 1:200

Solos aéreos

Planta térreo | Esc 1:200

Perspectiva da praça

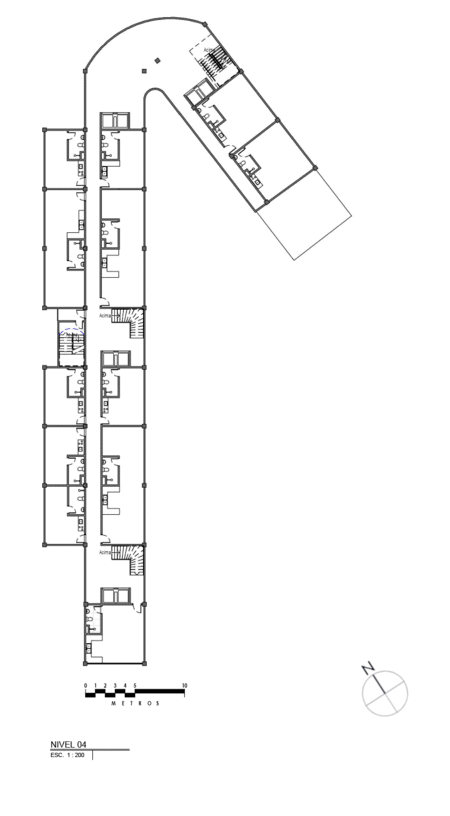

Planta tipo e gif variações com/sem varanda | Esc 1:200

APT1 Variações | Esc 1:50

APT2 Variações | Esc 1:50

Seção Longitudinal | Esc 1:200

Seção Longitudinal | Esc 1:200
