A proposta do projeto é realizar a implantação de um edifício de interesse social na região do bairro Castelo em Belo Horizonte.

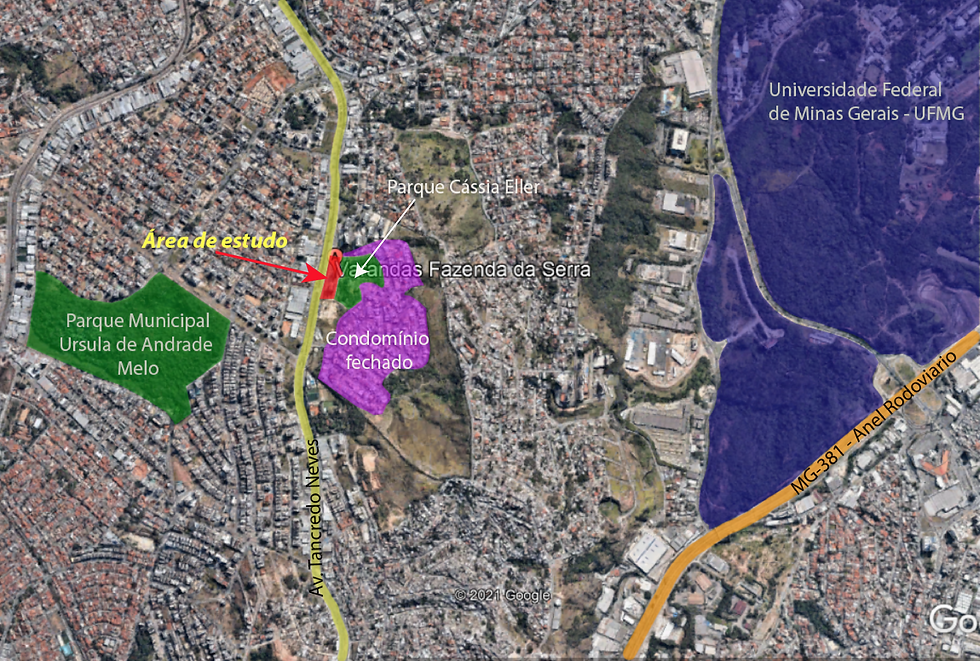

Localização

Foto Inserção

As premissas do projeto foram possibilitar a articulação da área, conformando o terreno com sua topografia de forma a promover uma valorização da paisagem existente na área, uma vez que na extensão posterior da habitação existe o parque municipal Cássia Eller.

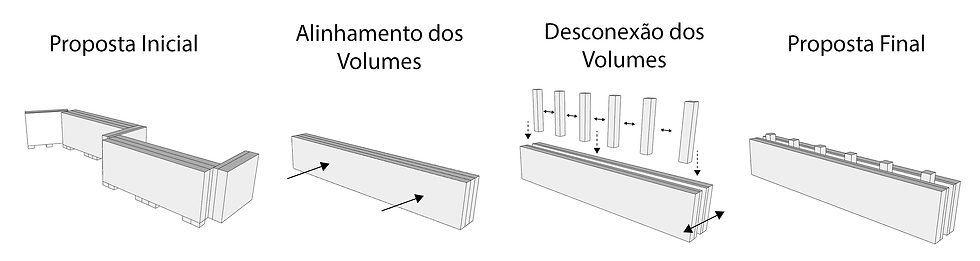

Estudo Volumetria

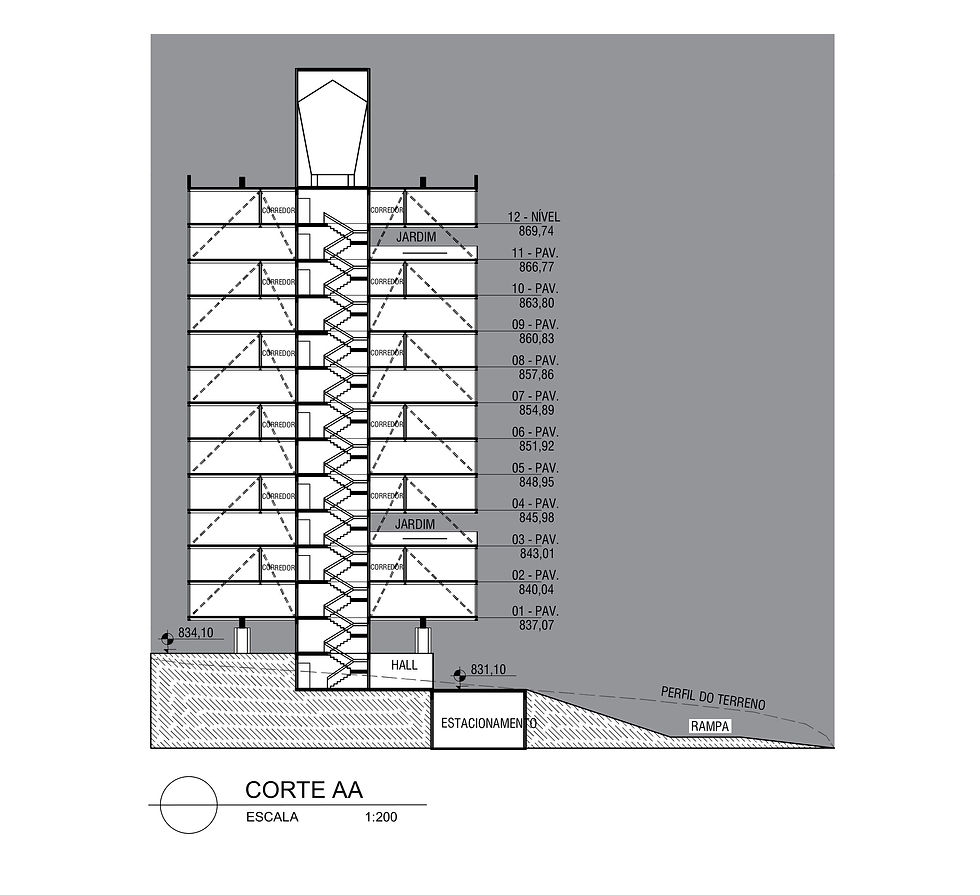

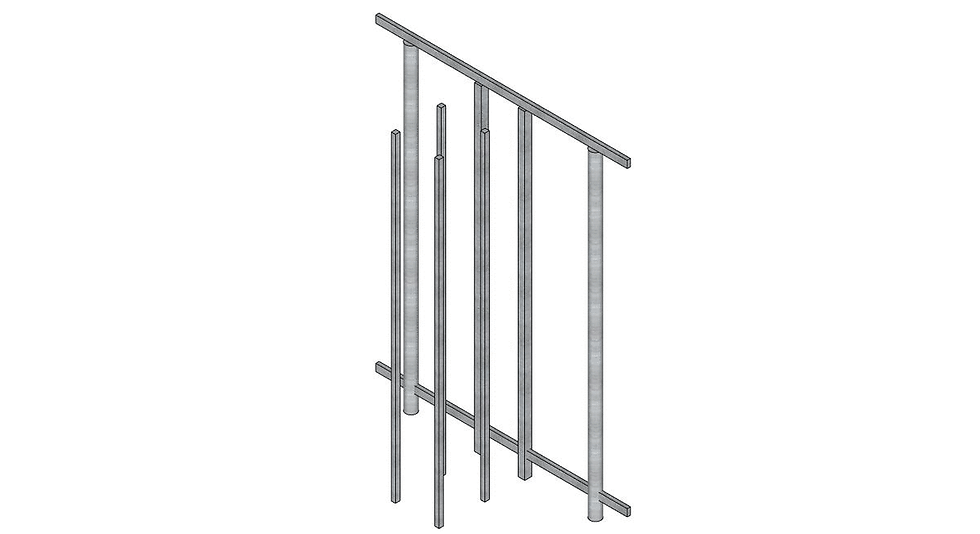

A solução estrutural consiste na utilização de vigas (80x40cm) e pilares (coluna Ø65, pilares 85x85cm e 50x55cm) em concreto como estrutura central, utilizada para apoio da leve estrutura metálica (módulo 6x6m e 6x3, com vigas e pilares de 20cm) utilizada em balanço, com tirantes laterais, para estruturação das unidades residenciais. As caixas de escada e elevador centralizadas e em concreto exercem também a função de núcleo estrutural de contraventamento. Para encaminhamento das instalações hidrossanitárias foram utilizados shafts (a solução é a mesma para ambos os lados do bloco e demais edificações).

Estrutural

A densidade da ocupação juntamente com a variedade tipológica também foram ideias base para o desenvolvimento do projeto, integrando qualitativamente a articulação e os solos aéreos entre as habitações e os blocos implantados.

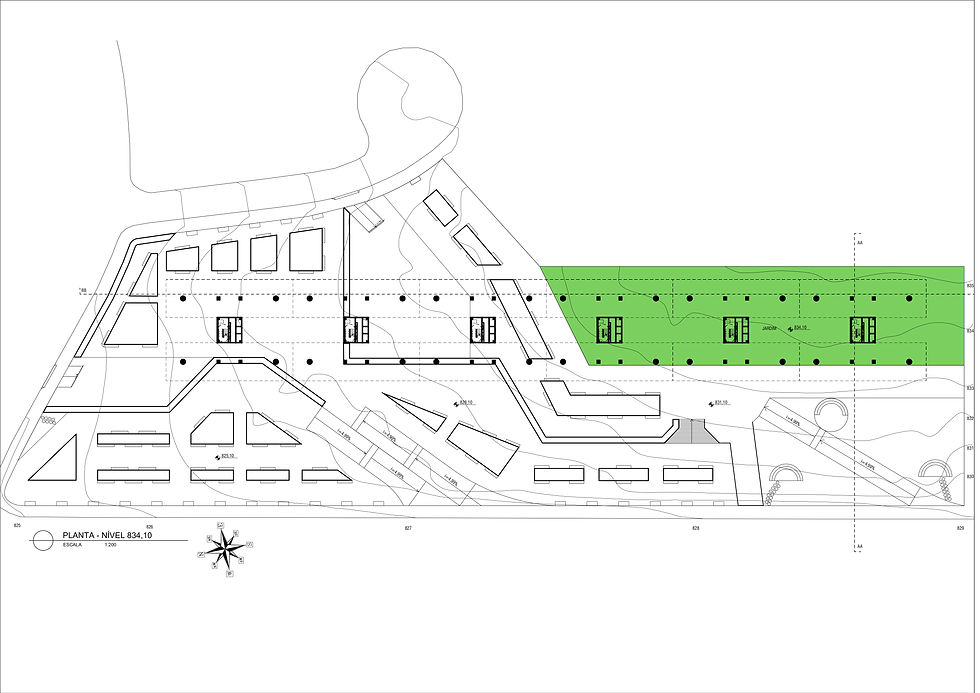

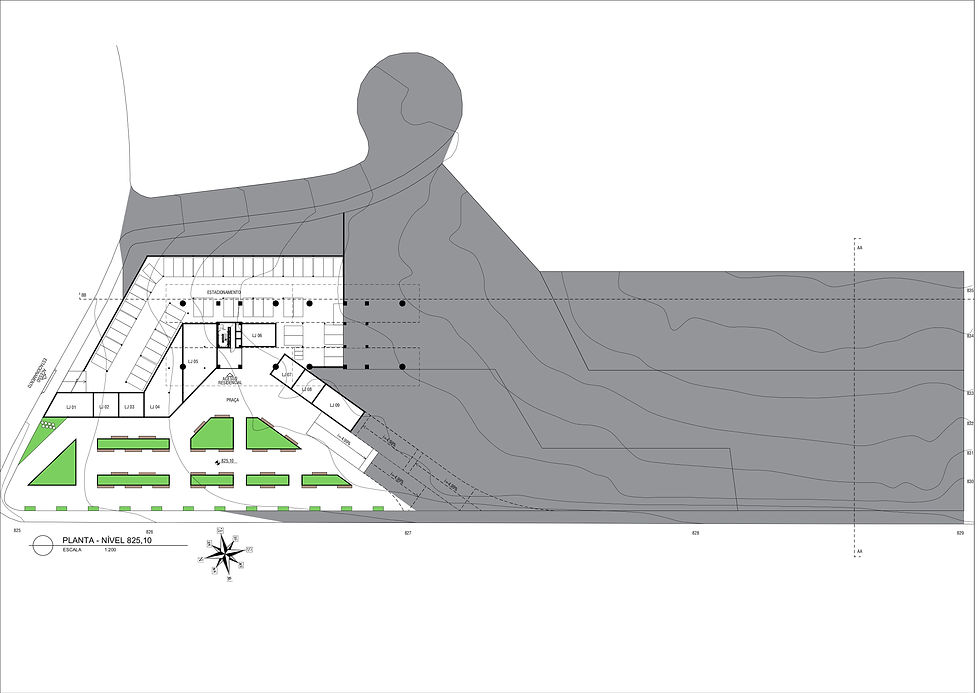

Implantação

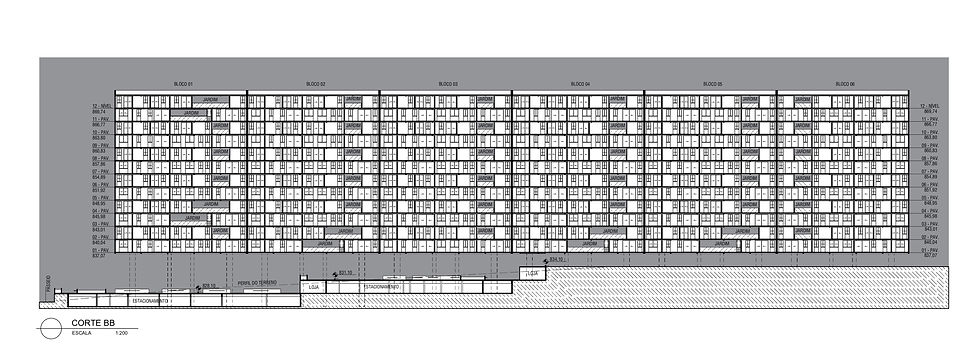

O residencial se caracteriza por seis (06) blocos residenciais de 12 andares com cerca de 141 unidades habitacionais cada, totalizando 846 UH sobre pilotis e praça pública, com lojas comerciais e estacionamento que atende tanto as UHs quanto ao comércio.

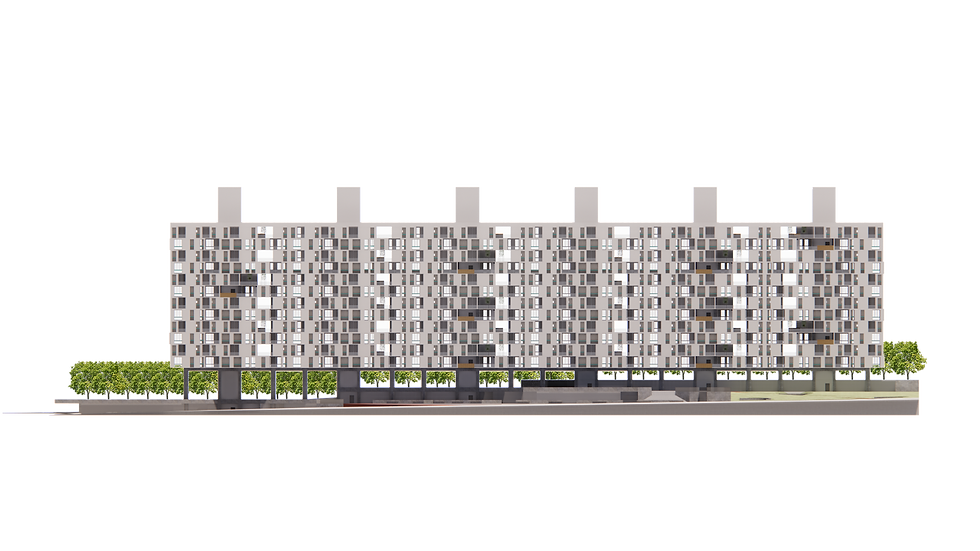

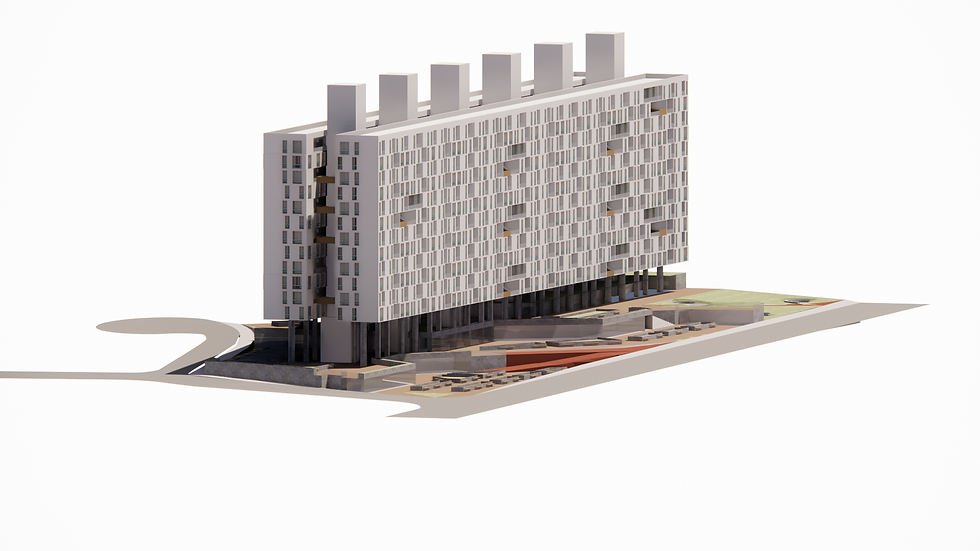

Densidade, Articulação e Paisagem - Vista Frontal

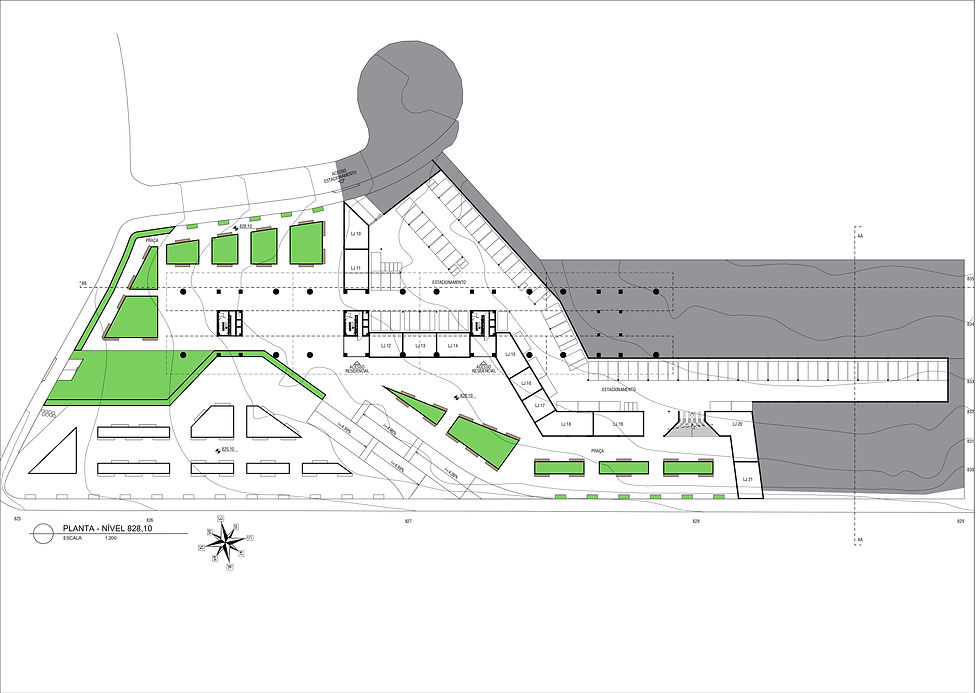

O pilotis permite permeabilidade visual com o parque localizado na parte posterior do residencial. Para conformação da topografia foram implantados platôs com diversos níveis que respeitam a topografia natural e acomodam as lojas, praça e estacionamento.

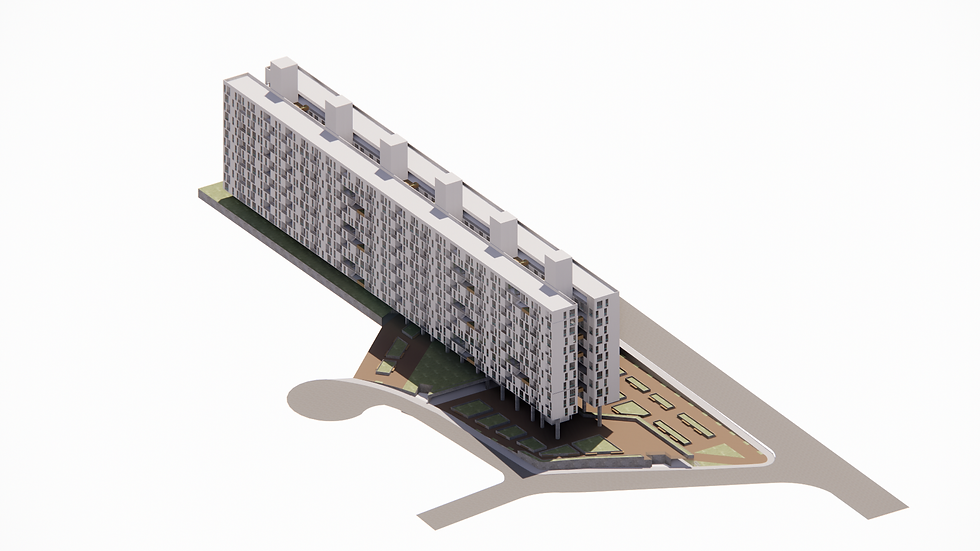

Isométrica Posterior

Vista Praça Pública

Para possibilitar uma ocupação mais reservada para os moradores, foram adicionados, em elementos vazados distribuídos por todos os blocos e/ou ao lado da caixa de escada, jardins e áreas livres de acesso comum aos moradores.

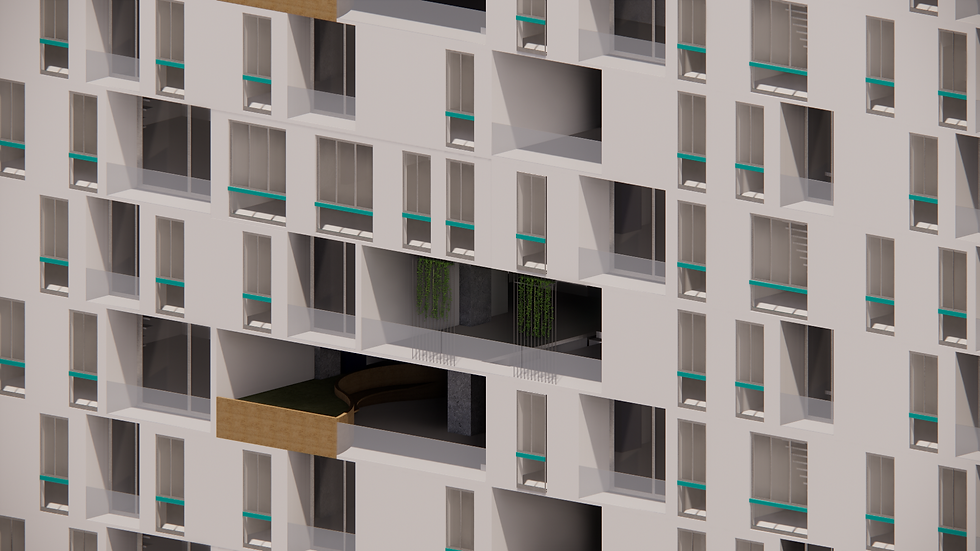

Solos Aéreos

Segue abaixo link para download de arquivo .exe, executável em qualquer computador sem haver a necessidade de instalação de nenhum software específico. Ao executar o programa é possível realizar um tour virtual pela maquete do projeto em 3D.

https://drive.google.com/file/d/1VFpm8nykZBqvQ2zeqO24zh8rwepgU_2D/view?usp=sharing

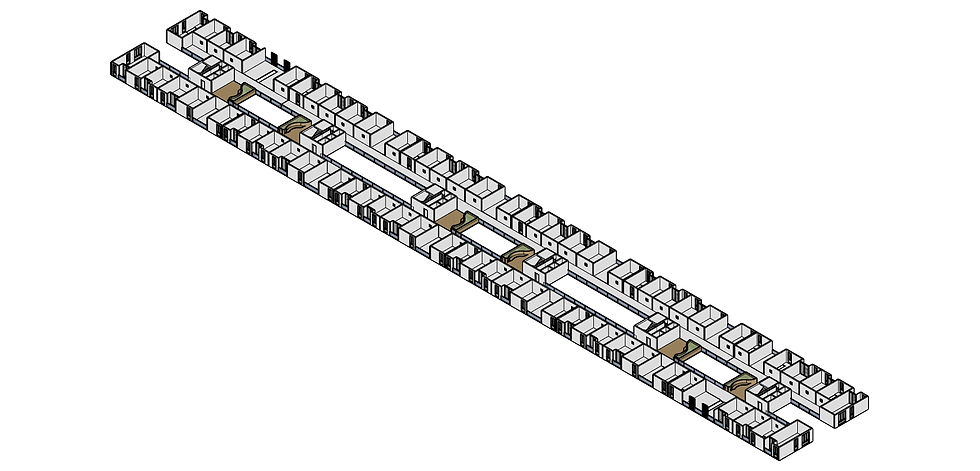

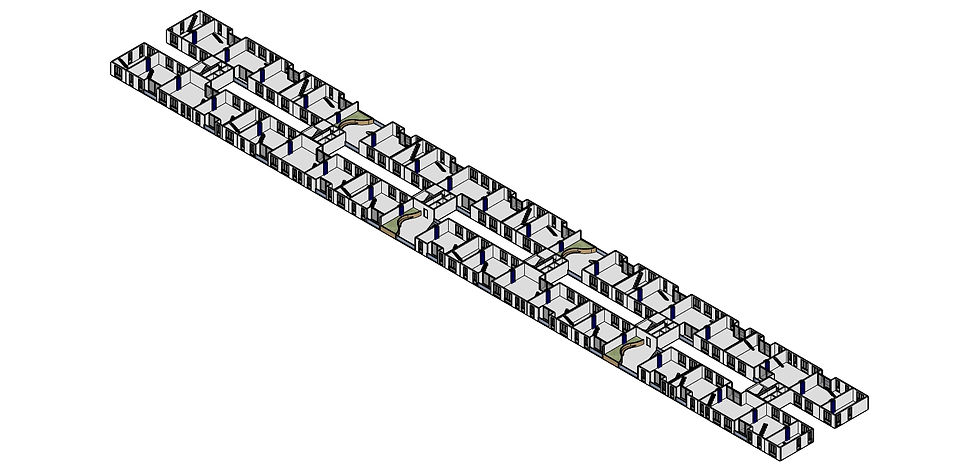

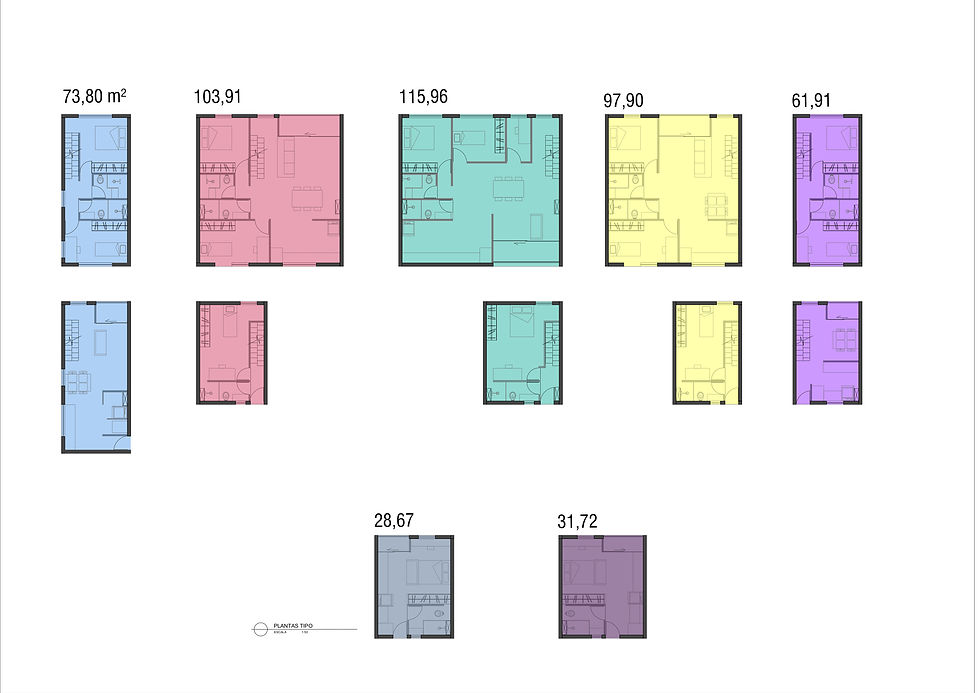

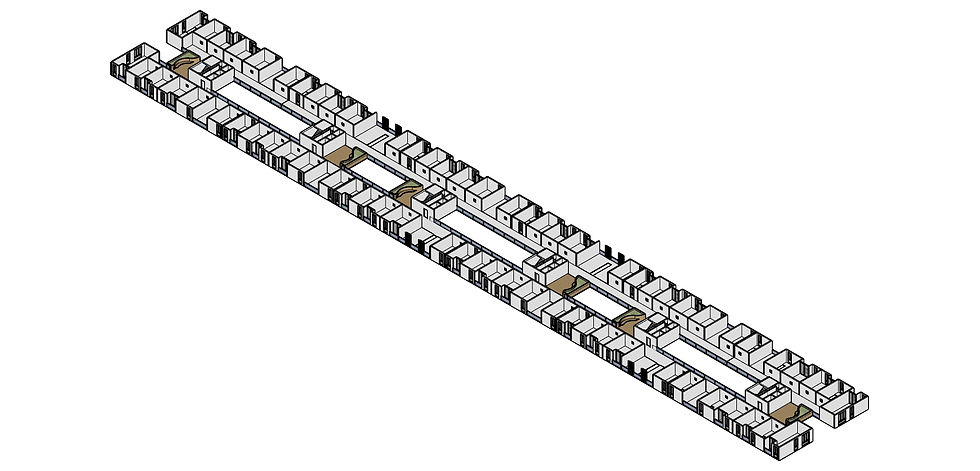

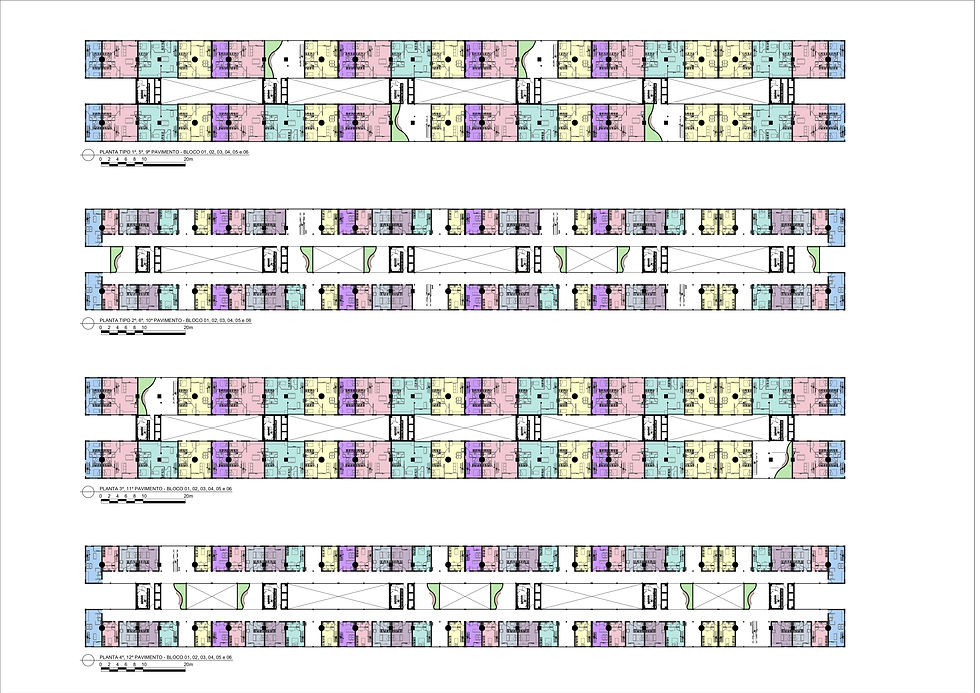

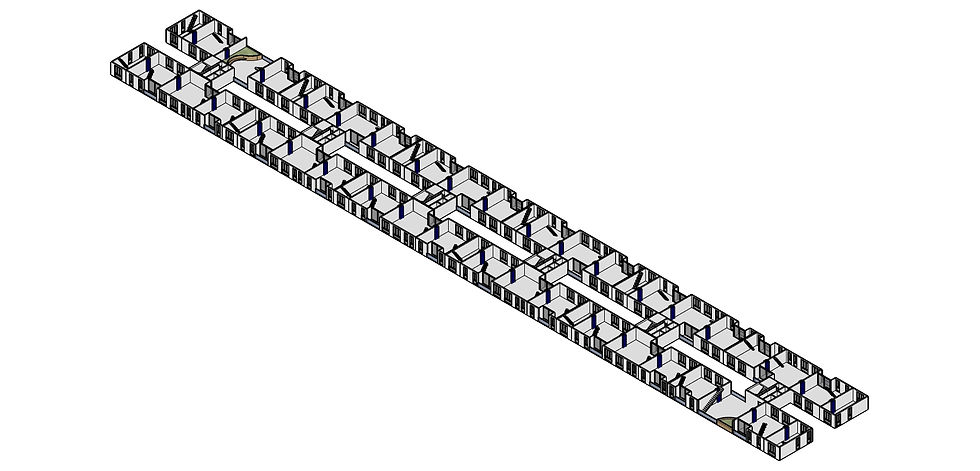

O edifício possui sete (07) tipologias diferentes de variadas metragens, com circulação horizontal a cada 2 andares.
